高壓泵柱塞泵

高壓泵柱塞泵



產品名稱：DS局壓栗

產品用途：管道疏通、清洗、除漆

產品流量：16-70L/min

產品壓力：50-400bar

產品功率：15kw

產品轉速：1450rpm

產品重置：16KG

包裝尺寸：長48cm*寬32cm*高34cm

型號流量壓力馬力功率轉速柱塞直徑曲軸行程進水尺寸出水尺寸

1安全事項

1.1為確保安全使用本泵，嚴禁用戶未經閱讀使用說明書操作本泵，以防產生意外和不必要損失。

1.2若以電機作動力時，機具接地必須安全可靠，電源端必須安裝漏電保護開關或一個安全保護裝置。

1.3曲軸箱內應加入(CD 15W-40)機油，油位應至油標一半，未加潤滑油前嚴禁運轉。

1.4停止使用時，應先切斷本泵電源，再關閉水源。

1.5泵出水壓力要匹配合理，使用時，泵壓不得超過.大工作壓力。

1.6為防止雜質吸入進水管上必須安裝有足夠過濾面積的濾網，要求濾網目數不低于40目/英寸。

2特點、用途

2.1特點

      DS型三缸柱塞泵是一個高壓、高速的輕小型三缸柱塞泵。該泵轉速高，可以直接與4極電動機相聯，不需要減速設備。

      本泵結構緊湊，體積小，重量輕。

2.2用途

      本裝置主要用于輸送常溫清水。

      本裝置適用于高壓清洗機械、農林植保機械、節水灌溉機械、壓力校驗設備等。

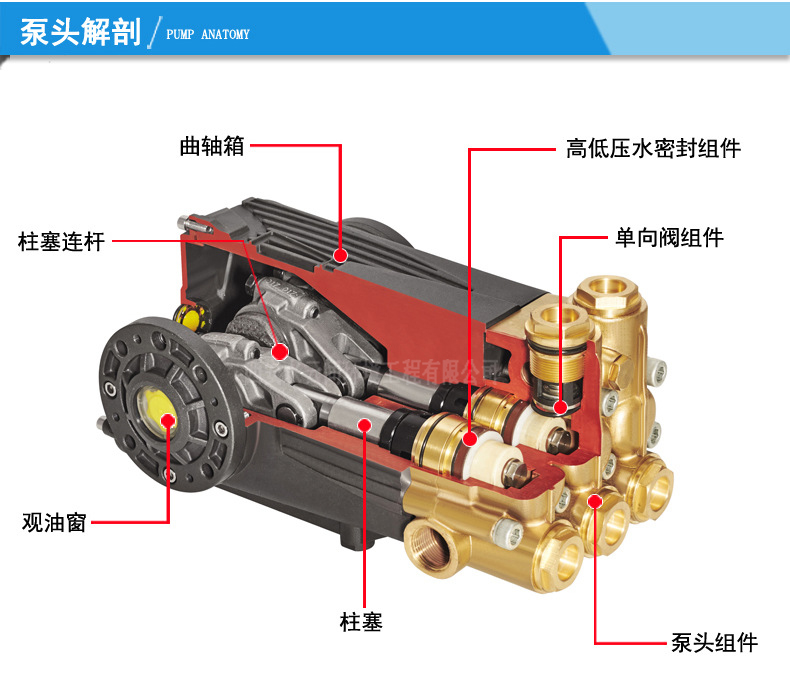

3工作原理

          動力通過曲柄連桿機構，將曲軸的旋轉運動轉變?yōu)橹耐鶑瓦\動，當柱塞后退時，因真空吸力，進水閥打開而出水閥關閉，水被吸入缸內；柱塞前進時，因泵內水壓升高，使進水閥關閉，出水閥打開，高壓水從出水閥經高壓管排出。

      泵壓力的建立取決于泵出水口阻尼的大小，阻尼大則壓力高，反之壓力低。



4調壓閥

         調壓閥主要由調壓罩，調壓彈簧、閥桿及球閥座、逆止閥座及逆止閥芯等組成。

      本泵配用調壓閥的型號是3/8外回水調壓閥

      調壓閥的功能包括：①可以調壓。②當噴槍打開噴射時，壓力立即達到調定值，而當噴槍關閉時，泵壓立即下降到1Mpa以下。若不裝卸荷閥，關槍時壓力反而會(huì )比噴射時高，比工作時消耗更大的功率，所以使用卸荷閥，是節能的有效方法，一般情況下，可節約30%左右。

5使用與操作

5.1準備

      在使用之前，應先向曲軸箱內注入潤滑油（N68-GB3142-82）潤滑油到油標一半。

      接上匹配的出水管路、進水管路、吸水濾網及旁通管路等，檢查各緊固件及各管路接 頭是否有松動。

      連接泵進出水管，在進水管端應裝有不低于40目/英寸過濾裝置，以免雜物進入泵中，影響泵的正常工作。

5.2 啟動與運轉

      一般卸荷閥已調整到額定壓力，勿需再調整，若需要再調壓時，應先開槍?zhuān)_(kāi)槍后，一邊噴射，一邊轉動卸荷閥的調壓手輪，使壓力達到預定值，即可開始工作。
