旋轉式噴頭



    旋轉式噴頭是目前使用的最普遍的一種噴頭形式。一般由噴嘴、噴管、粉碎機構、扇形機構、彎頭、空心軸和軸套等部分組成。

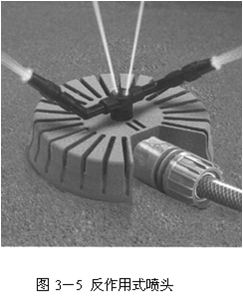

    其中，扇形機構和轉動機構是旋轉式噴頭的最重要組成部分。因此常根據轉動機構的特點對旋轉式噴頭分類，常用的形式有搖臂式 、葉輪式、齒輪式和反作用式等。

    由于水流集中，所以射程遠（可達80m以上），是中射程和遠射程噴頭的基本形式。目前我國在農業上應用的噴頭基本上都是這種形式。

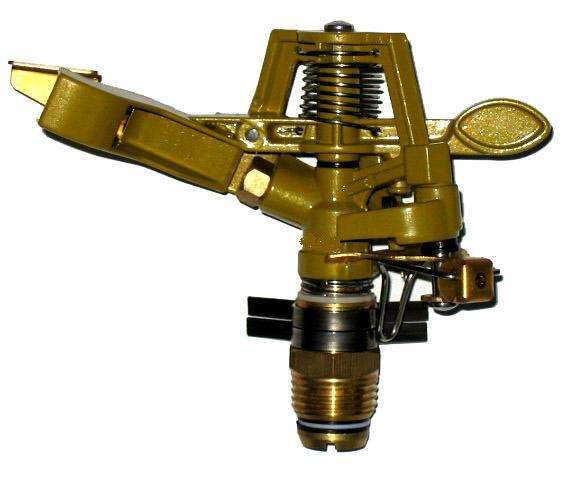

搖臂式噴頭



      原理：其噴頭的轉動機構是一個裝有彈簧的搖臂，在搖臂的前端有一個擋水板和一個導流板。當開始噴灌時，水舌通過擋水板或直接沖到導流板上，并從側面噴出。水流的沖擊力使搖臂發生轉動，并把搖臂彈簧扭緊，然后在彈簧彈力作用下?lián)u臂又回位，使擋水板和導流板切入水舌。在搖臂慣性力和水舌對擋水板切向附加力的作用下，敲擊噴體使噴管轉動。

    搖臂的作用有兩個：第一，接受?chē)娮焐淞魉┘拥哪芰?，驅擊噴管，從而使噴頭旋轉；第二，擋水板周期性地切入射流并擊碎水柱，使噴灑水量得到均勻分布。

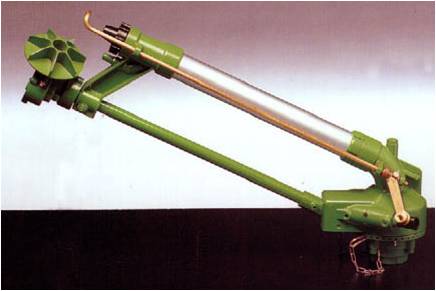

用于園林噴灌的孔管式噴頭多為小型移動式的，這是一種單列孔管，但是它將孔管做成弧形以擴大沿管軸線的噴灑范圍，并有水輪驅動，使孔管繞軸線擺動，可直接利用自來水壓力噴灌。
